優質合金鋼圓環鏈物料溫度≤250℃輸送量比普通機型提高30%以上
售價：18000-50000元依據型號規格、鏈條選擇情況有所差異
粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料輸送量：5.4-365立方/時提升高度：40米
用戶保障：30天價保，30天質量問題包退，365天免費維護
帶料試機：攜帶物料免費試機，專人接待
極速發貨：常規型號當天發貨，定制型號7天內發貨
無憂售后：定期回訪，售后跟蹤，7*24h客服在線
選擇角度碳鋼不銹鋼

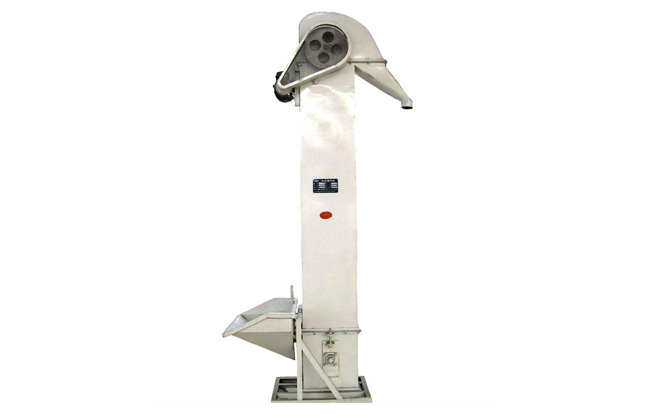

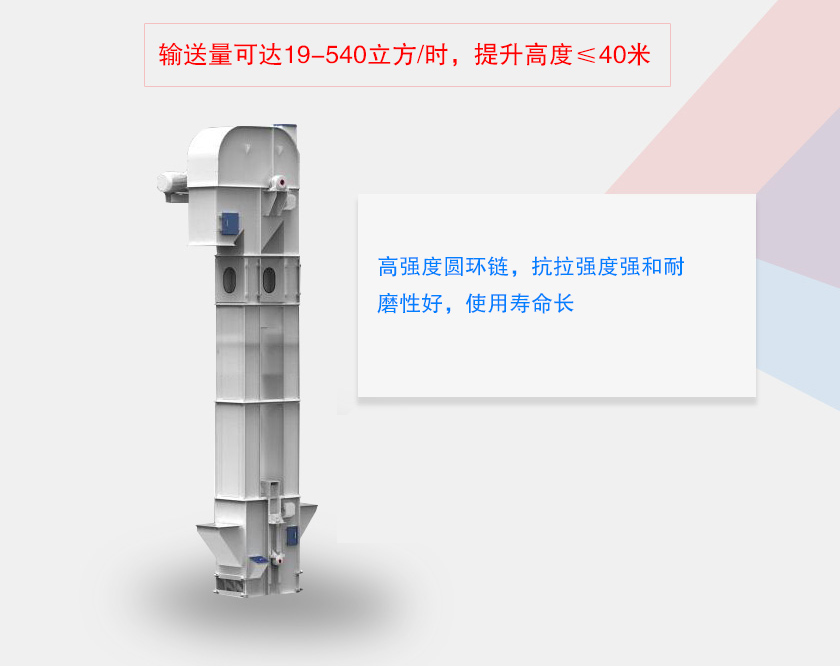

TH環鏈式斗式提升機是環形料條帶動料斗提升物料的設備，采用混合式或重力卸料，挖取式裝料，中部機殼分單、雙通道兩種形式為機內重錘箱恒力自動張緊。鏈輪采用可換輪緣組合式結構。使用壽命長，輪緣更換工作簡便。適用于輸送粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料，物料溫度在250℃以下。

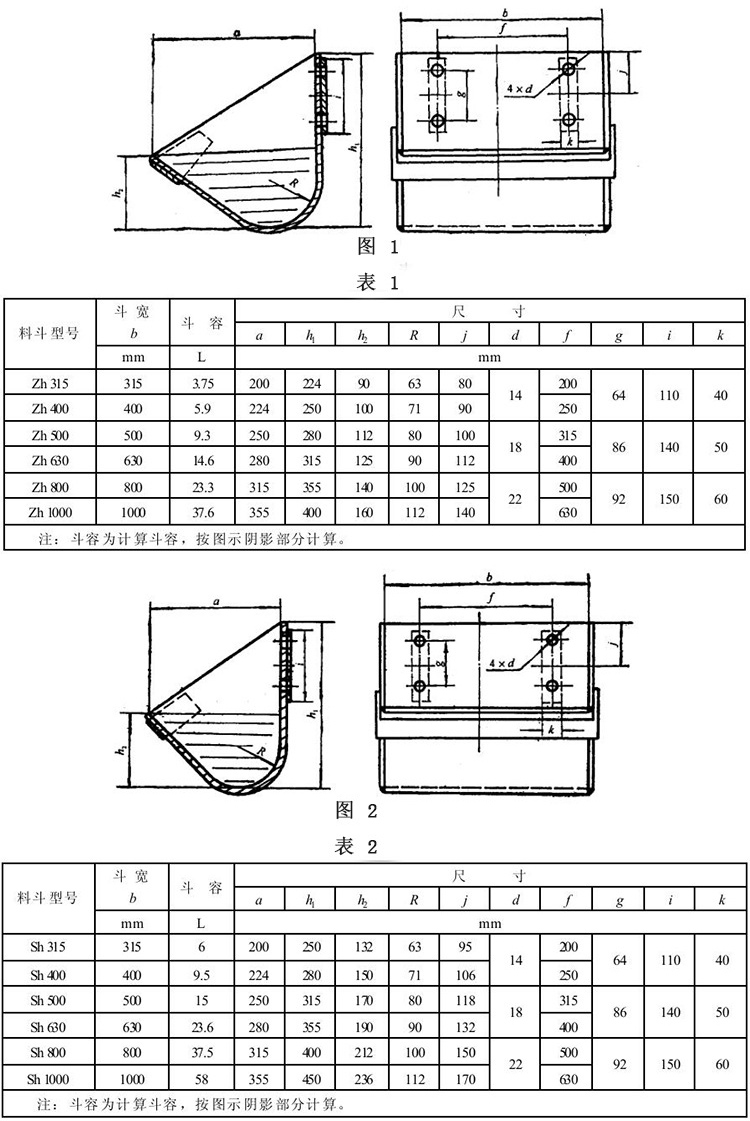

環鏈式斗式提升機有兩種料斗：
Zh型（中深斗）一般適用于輸送濕的，易結塊的，較難拋出的物料，如濕砂、型砂、化肥、堿粉等。
Sh型（深斗）適用于輸送干燥的，松散易于拋出的物料，如水泥、熟料、碎石、煤塊等，其輸送量也比Zh型的大。

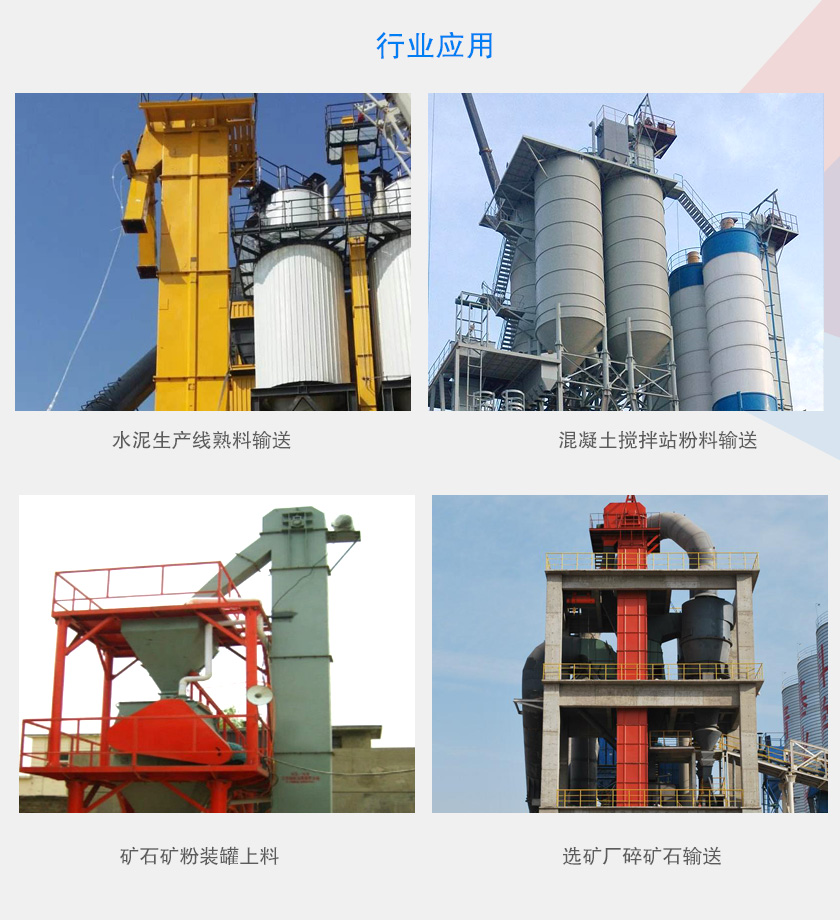

TH型環鏈式斗式提升機適用于向上輸送松散密度P＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料，如煤、砂、焦末、水泥、碎礦石等。本機的特點為快速離心卸料:并采用環鏈為牽引構件，故不適于輸送大塊磨琢性及掏取阻力大的物料。

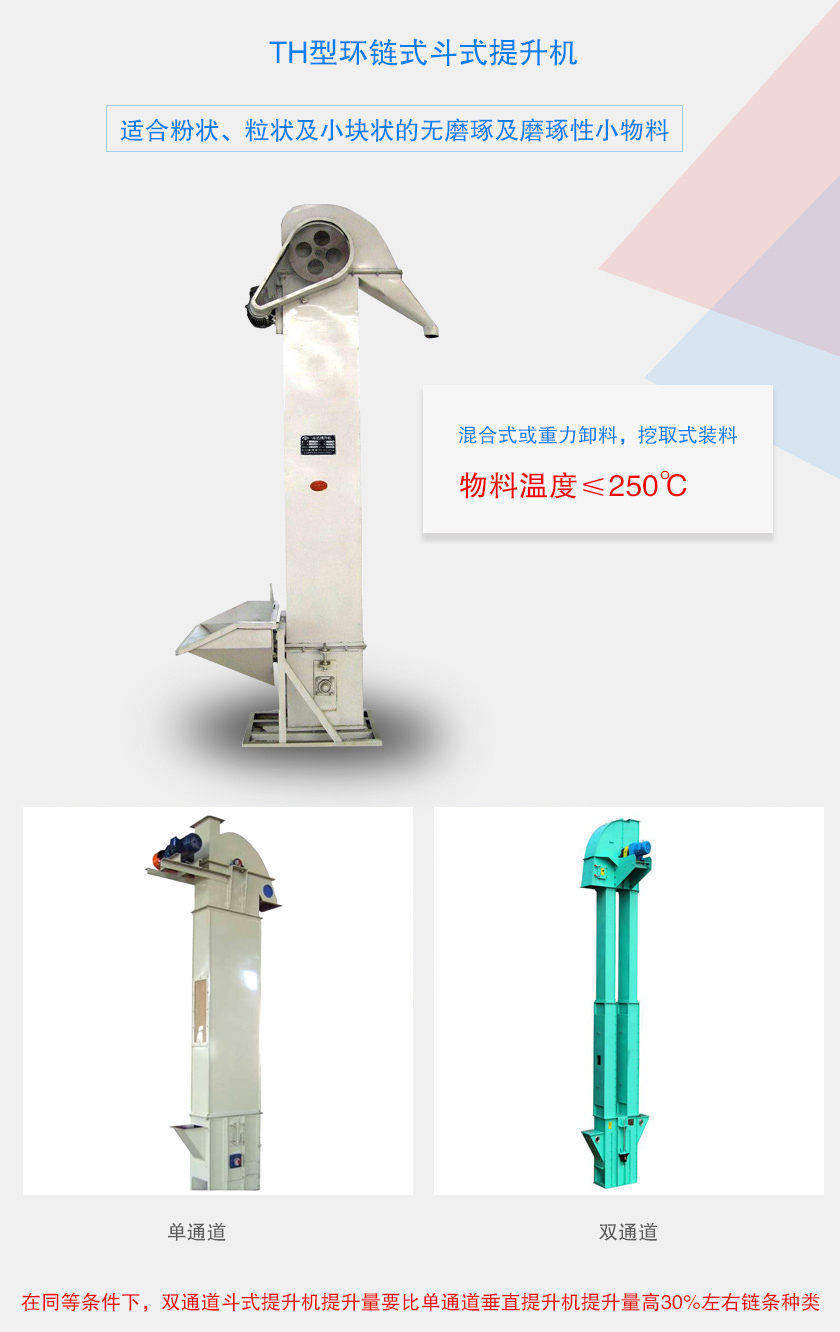

單通道斗式提升機提升雞精

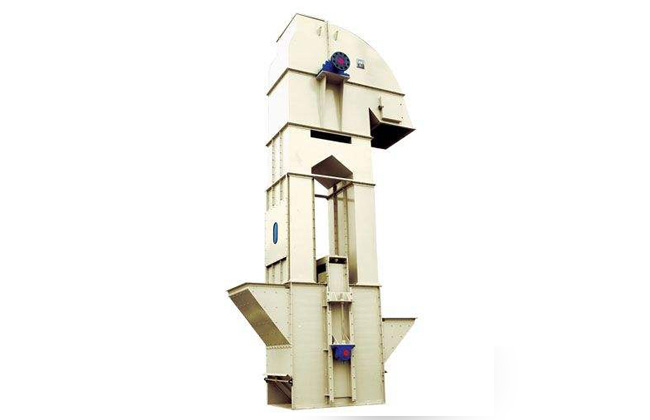

雙通道環鏈式斗式提升機提升砂石
1、輸送量大，相同斗寬的TH型與HL型相比，輸送量增大近一倍。
2、改進機型的提升輸送量比普通機型提高30%以上。提升高度可達40米。
3、牽引件為低合金鋼制造的高強度圓環鏈，經合理熱處理后，抗拉強度高，耐磨性好，使用壽命長。

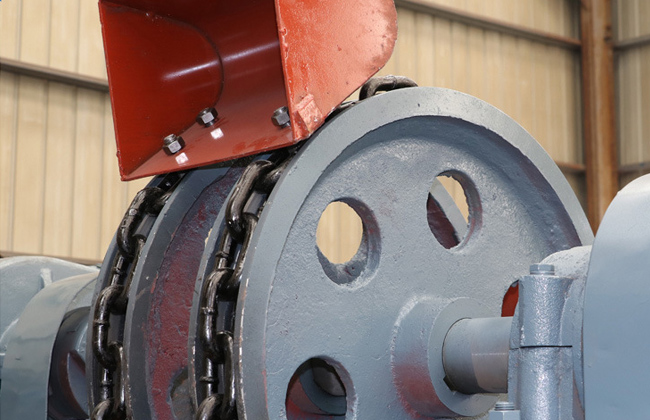

4、采用了組裝式鏈輪。由輪體、輪緣用高強度螺栓聯接而成。在鏈輪磨損到一定程度后，可擰下螺栓，拆換輪緣，更換方便，且節約拆料、降低了維修費；
5、下部采用了重錘杠桿式張緊裝置，即可實現自動張緊。一次安裝后不需調整，又可以保持恒定的張緊力，從而保證機器的正常運轉，避免了打滑或脫鏈。
6、傳動裝置安裝了逆止器，有效防止"倒料"的發生。

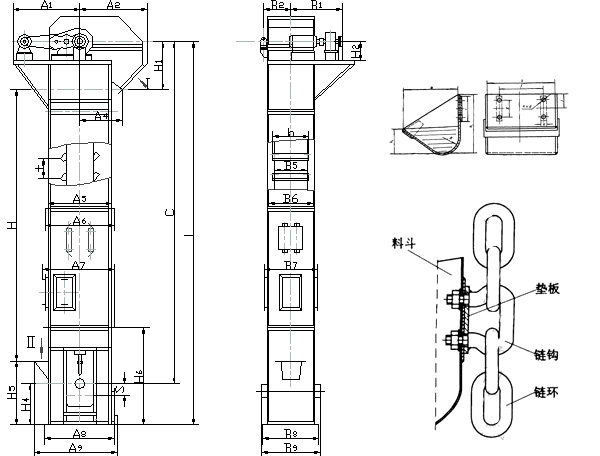

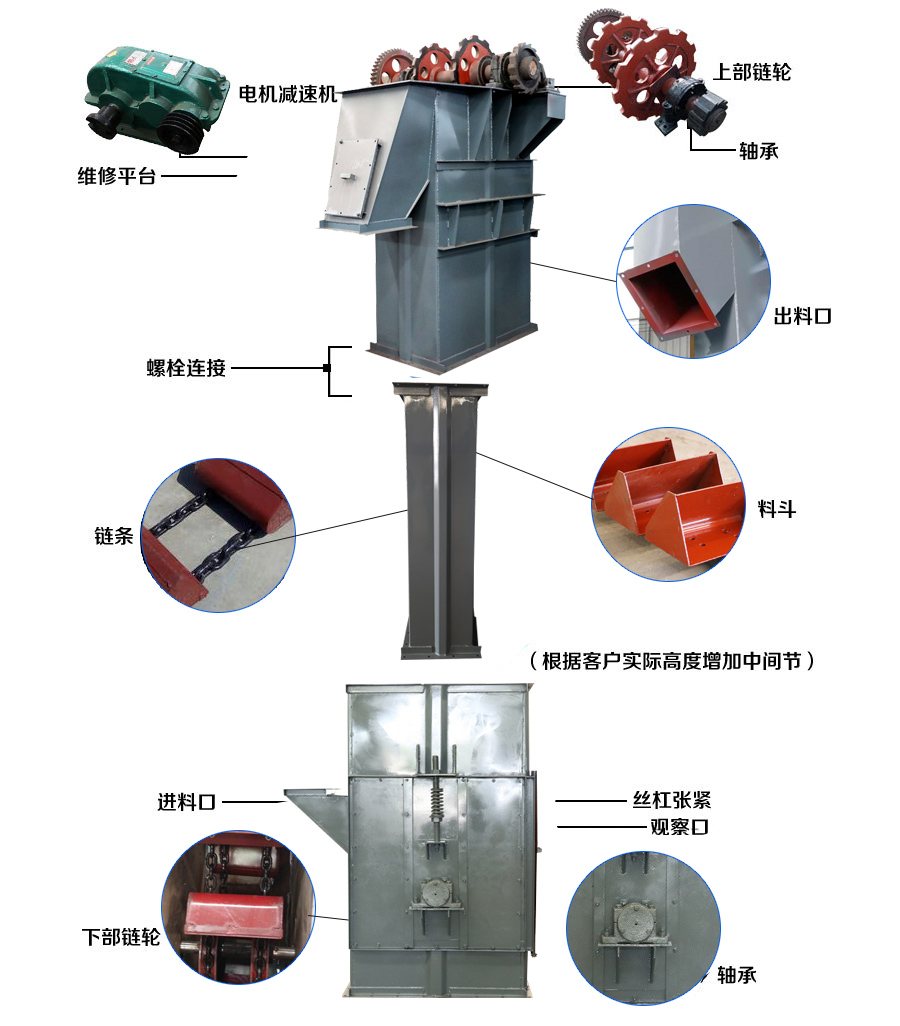

TH環鏈式斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

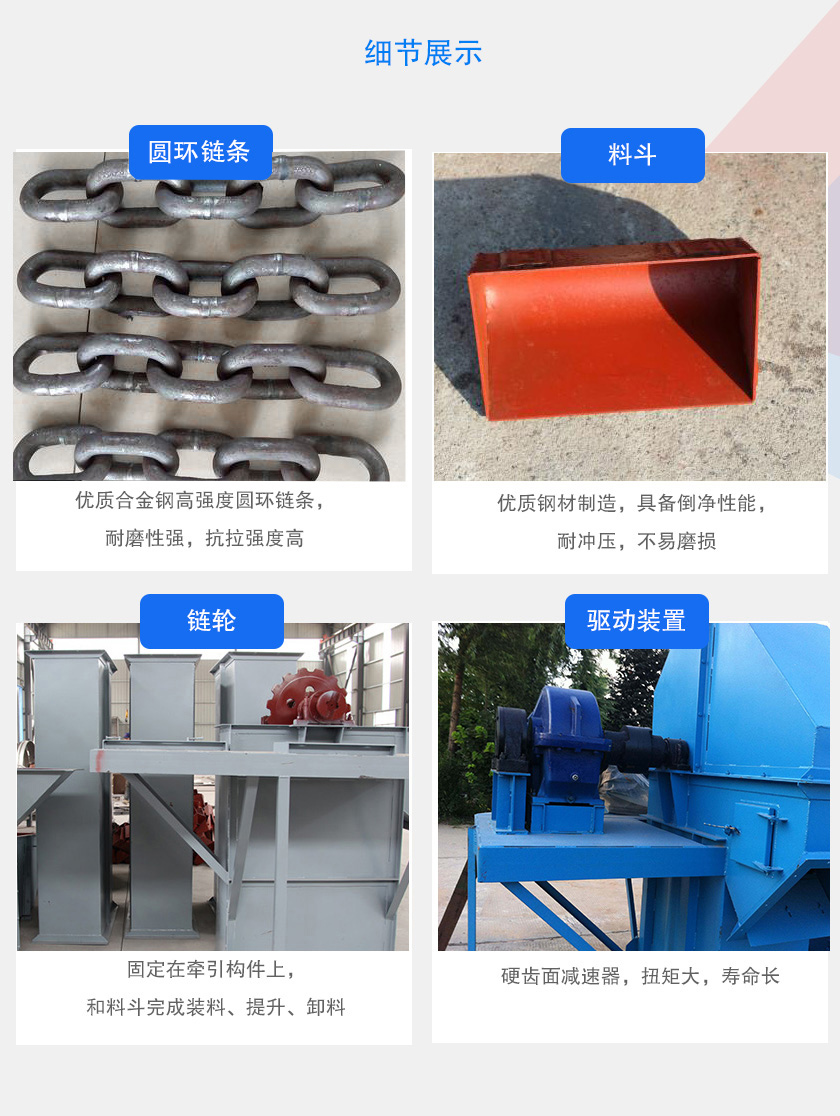

運行部件---由料斗和專用圓環鏈條組成,鏈條抗拉強度高、耐磨性好。
驅動裝置---采用多種驅動組合驅動,(依用戶實際需要而定).驅動平臺上裝有檢修架和欄桿。驅動制裝置分左和右裝兩種。
上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。
中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。
下部裝置---安裝有自動張緊裝置。
TH環鏈式料斗把物料從下面的儲藏中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪后向下翻轉，然后將物料傾入接受槽內，鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈，上或下面有一對傳動鏈輪，下或上面是一對改向鏈輪。
| 型號 | TH160 | TH200 | TH250 | TH315 | TH400 | TH500 | TH630 | |||||||||||
| 料斗形式 | ZH | SH | ZH | SH | ZH | SH | ZH | SH | ZH | SH | ZH | SH | ZH | SH | ||||
| 輸送量m³/h | 普通型 | 15 | 25 | 18 | 29 | 31 | 48 | 35 | 60 | 60 | 94 | 75 | 118 | 114 | 185 | |||
| 改進型 | - | - | - | - | - | - | 46 | 80 | 80 | 125 | 100 | 157 | 152 | 246 | ||||
| 料斗 | 斗寬mm | 160 | 200 | 250 | 315 | 400 | 500 | 630 | ||||||||||
| 斗容L | 1.2 | 1.9 | 1.5 | 2.4 | 3.0 | 4.6 | 3.75 | 6.0 | 5.9 | 9.5 | 9.3 | 15.0 | 14.6 | 23.6 | ||||
| 斗距mm | 普通型 | 500 | 512 | 688 | ||||||||||||||
| 改進型 | - | 384 | 516 | |||||||||||||||
| 鏈條 | 圓鋼 (直徑×節距)mm | 14×50 | 18×64 | 22×86 | ||||||||||||||
| 環數 | 普通型 | 9 | 7 | 7 | ||||||||||||||
| 改進型 | - | 5 | 5 | |||||||||||||||
| 料斗運行速度m/s | 1.2 | 1.4 | 1.5 | |||||||||||||||
| 主鏈輪節圓直徑mm | 300 | 365 | 520 | 630 | 710 | 800 | 900 | |||||||||||
| 主軸轉速r/min | 69.71 | 63.22 | 44.11 | 42.5 | 37.6 | 35.8 | 31.8 | |||||||||||
| 物料*大塊度mm | 20 | 25 | 30 | 35 | 40 | 50 | 60 | |||||||||||
注意事項
1、TH型環鏈式斗式提升機允許的較高溫度為250℃，如果溫度過高，會發生料斗和殼體變形，降低設備的工作性能和使用壽命；
2、如果發生提升機底部堆料造成設備無法運行的，這有可能是由于提升機瞬間提升量不足造成的；因此，選型時應按較大瞬間提升量來計算。
1、卸下環鏈式斗式提升機的上部殼體，在能夠的最高點吊起兩條鏈。
2、舉起被動軸并卸下吊斗及相應的吊鉤。
3、從環鏈式提升機上取下鏈以相反的順序，重復上述過程把已換好的鏈在地面上裝置并在吊斗旁展開。
4、為防止危險和麻煩，要確保在裝置最后一個吊斗時鏈不移動。
5、傳動帶張力用加速箱張緊器來實現，加速箱備有注油、排油和油量塞。軸承軸承座分為：驅動軸和腳軸，都備有潤滑脂嘴。或是裝有"長壽命潤滑"軸承。
6、提升機空負荷試運轉并緊固一切料斗牢固螺栓，并將其用電焊點固；
7、調整環鏈斗式提升機底部重錘位置并帶料試運轉。
